Kaasunostinsylinteri: mitoitus, valinta, asennus ja hiljainen suorituskyky istuimille ja kalusteille

Säädettävä kaasunostin sylinteri työtuoliin : Ergonomia, turvallisuus ja tarkka asennus

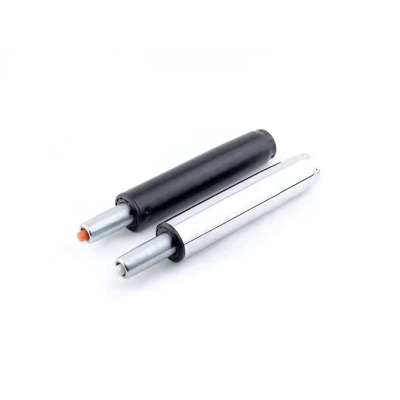

Kaasunnostosylinteri - jota joskus kutsutaan kaasujouseksi tai pneumaattiseksi kolonniksi - on tiivis laite, joka varastoi energiaa puristetussa typessä ja ohjaa liikettä pienellä sisäisellä venttiilillä. Toimiston istuimissa säädettävä kaasunostin sylinteri työtuoliin mahdollistaa tasaisen korkeuden muuttamisen samalla kun se tukee käyttäjän painoa, joten asento voidaan valita millimetrin tarkkuudella. Kun kahvaa vedetään, venttiili avautuu hetkeksi ja antaa paineen tasaantua männän yli, jolloin istukka liikkuu; kun kahva vapautetaan, venttiili sulkeutuu ja valittu asento pysyy paikallaan. Tämä yksinkertainen mekanismi, kun se on oikean kokoinen, eliminoi "ajattelun" päivän aikana ja estää alaselkää väsyttävät tärisevät päätepysähdykset.

Ergonomiset tavoitteet ja miksi niillä on merkitystä

Ensisijainen tavoite on sijoittaa käyttäjä siten, että reidet ovat suunnilleen samansuuntaiset lattian kanssa, jalat lepäävät tasaisesti ja kyynärpäät leijuvat juuri pöydän pinnan yläpuolella hartioiden ollessa rentoina. Jos haluat saavuttaa nämä tavoitteet laajalle väestölle, valitse riittävän pitkä lyönti palvelemaan sekä lyhyempiä että pidempiä käyttäjiä ja voimaluokka, joka tasapainottaa käyttäjän, istuimen ja mekanismin yhdistetyn massan. Liian vahva sylinteri vastustaa laskeutumista ja voi "kellua" ylöspäin, kun käyttäjä vapauttaa istuimen osittain painosta; liian heikko sylinteri uppoaa hitaasti, vaikka kahvasta ei vedetäkään. Joko virhe pakottaa jatkuvaan mikrosäätöön ja lisää väsymystä pitkien työvuorojen aikana.

Avainvalintaparametrit

• Aivohalvaus — matka istuimen vähimmäiskorkeudesta enimmäiskorkeuteen; yleiset arvot vaihtelevat välillä 80–140 mm työtuoleissa ja jopa 200 mm jakkaraissa.
• Vähimmäis- ja maksimipituudet — määrittää, sopivatko matalin ja ylin asento pöydän geometriaan ilman, että käyttäjä puristaa olkapäitään tai jättää jalkoja roikkumaan.
• Voimaluokka — sisäinen paine, joka määrittää kuinka helposti tuoli nousee ja kuinka lujasti se pysyy, kun vipu vapautetaan.
• Käyttöliittymän geometria — pohjan kartiomainen koko ja mekanismin kartio; tarkista välttääksesi heilumista tai väärän istuvuuden.
• Venttiilin tunne ja vaimennus — Tasainen mittaus mahdollistaa asteittaisen laskeutumisen ilman askelmaista liikettä tai pomppimista päätepysähdyksissä.

Asennus, käyttöönotto ja turvallisuus

Ennen kuin asetat sylinterin paikalleen, puhdista liitoskartiot varmistaaksesi turvallisen, naruttoman puristussovituksen. Aseta pylväs ensin alustaan, kohdista tuolimekanismi männän kartioon ja paina lujasti; Vältä tangon pään lyömistä tiivisteiden suojaamiseksi. Välitys pyöräilemällä tuolia koko matkan läpi edustavan käyttäjän kanssa: jos istuin nousee itsestään, kun vipu vapautetaan, valitse alempi voimaluokka; jos se uppoaa, nosta yksi luokka. Opeta käyttäjiä vähentämään istuimen painoa hieman samalla kun käytät vipua tasaisemman liikkeen ja pidemmän venttiilin käyttöiän saavuttamiseksi. Käsittele jokaista sylinteriä suljettuna paineastiana – älä puhkaise, murskaa tai altista korkealle kuumuudelle.

Nopea tarkistuslista hyvää istuvuutta varten

• Istuinkorkeus kattaa tarkoitetun prosenttipisteen käyttäjäalueen.
• Liikkuminen on sujuvaa, ilman lipsahtelua tai "lovia".
• Ei huojuntaa pohjassa tai mekanismin rajapinnassa useiden jaksojen jälkeen.
• Aivohalvauksen loppu tuntuu pikemminkin pehmustetulta kuin äkilliseltä.

Raskaan kaasunnostimen sylinterin vaihto : kuormitusarvot, kestävyys ja päivitysvaihtoehdot

Ympäristöissä, joissa on raskaampia käyttäjiä, 24/7 henkilökuntaa tai usein jaettua, a raskaan kaasunnostimen sylinterin vaihto voi merkittävästi pidentää käyttöikää. Vakioyksiköihin verrattuna raskaassa käytössä olevissa sylintereissä käytetään tyypillisesti paksumpia paineputkia, halkaisijaltaan suurempia tankoja nurjahduksen vastustamiseksi ja tiivisteitä, jotka on suunniteltu suuremmille kuormituksille ja useammille sykleille. Päivityksen tavoitteena ei ole vain lisätä voimaa; sen tarkoituksena on ylläpitää hallittua liikettä ja tasaista pitovoimaa laajemmissa todellisissa olosuhteissa, mukaan lukien lämpötilavaihtelut ja sivukuormat, jotka aiheutuvat nojautumisesta tai kiertymisestä epätasaisten lattioiden yli.

Missä Heavy Duty kannattaa

• Yhteiset työasemat, joissa tuoleja säädetään kymmeniä kertoja päivässä.
• Teollisuustilat, joissa pöly- ja lämpötilavaihtelut nopeuttavat tiivisteiden kulumista.
• Tilanteet, joissa käyttäjät nojaavat usein eteenpäin tai istuvat reunalla, mikä lisää sivukuormia.

Standard vs Heavy Duty - Narratiivien vertailu

Vakiosylinteri on kevyempi ja halvempi ja tuntuu usein hieman helpommalta käyttää pienillä kuormilla; Kuitenkin suurissa staattisissa tai dynaamisissa kuormituksissa se voi osoittaa asteittaista vajoamista tai huojuntaa nopeammin, kun rajapinnat kuluvat. Raskas sylinteri kestää tätä hiipivää laskeutumista, pitää liikkeen lineaarisena useiden syklien jälkeen ja pysyy suorana sivukuormituksen alaisena, vaikka se voi painaa enemmän ja maksaa enemmän edessä. Jos tuolit määrätään kevyemmille, yksittäisille käyttäjille, vakioyksiköt voivat olla taloudellisia; jos tuoleja yhdistetään tai niitä käytetään ympäri vuorokauden, raskaaseen käyttöön tarkoitettu vaihtoehto tuottaa yleensä pienemmät kokonaiskustannukset, koska vaihdot ja seisokit vähenevät.

Päivitysvinkkejä

• Yhdistä kartio ja kokonaispituus istuimen geometrian säilyttämiseksi vaihdon jälkeen.
• Dokumentoi ennen jälkiasennusta istuinkorkeudet minimi/max ja tarkista ne asennuksen jälkeen.
• Jos olet epävarma kahden voimaluokan välillä, valitse alempi ja luota siihen, että suurin osa käyttäjistä kattaa iskun. liiallinen voima heikentää käytettävyyttä.

Kaasunostosylinterin kokotaulukko : Mitat, voimaluokat ja pikavalinta

Selkeä kaasunostin sylinteri kokotaulukko vähentää arvailua kartoittamalla käyttötapaukset geometriaan ja voimaan. Kolme ydinnumeroa ovat vähimmäispituus (tiivistetty), isku (käytettävä liike) ja enimmäispituus (pakattu plus veto). Yhdistä ne, joilla on sopiva voimaluokka, jotta tuoli ei nouse itsestään eikä uppo, kun vipu vapautetaan. Koska alustat ja mekanismit lisäävät pinon korkeutta, käytä aina mitä tahansa kaaviota lähtökohtana ja vahvista varsinaisessa tuolissa välttääksesi epämiellyttävät äärimmäisyydet lyhyemmille tai pitemmille käyttäjille.

Nyrkkisääntökartoitus käyttötapauksen mukaan

• Yleinen työtuoli: keskivoimainen, 100-120 mm iskunpituus, vaatimaton vähimmäispituus vakiopöytäkorkeuksille.
• Jaetut penkit: keskikorkea voima, 120-140 mm iskunpituus laajemman väestön kattamiseksi.
• Piirustusjakkarat: voimakas, 160-200 mm iskunpituus yhdistettynä jalkarenkaan kanssa vakautta varten.
• Kompakti istuin: pieni voima, 80-100 mm:n iskunpituus ja lyhyt minimipituus matalille pöydille.

Havainnollistava kaavio (ohjearvot)

Kuinka käyttää kaaviota tehokkaasti

1. Aloita käyttäjämäärästä ja työpöydän korkeudesta; valitse viiva, joka peittää molemmat päät.
2. Valitse voimaluokka, joka tasapainottaa tuolin tyypillisen käyttäjän kanssa; varmista, että se ei nouse itsestään.
3. Tarkista vähimmäis- ja enimmäispituudet oikeita huonekaluja vasten välttääksesi polvien tai hartioiden puristamisen äärimmäisissä kohdissa.
4. Tee prototyyppi yksi tuoli ja kerää palautetta ennen kuin alat standardoimaan koko kalustosi.

Kuinka mitata kaasunnostosylinterin isku : Työkalut, menetelmät ja vahvistus

Tietäen kuinka mitata kaasunnostosylinterin iskunpituus estää tilausvirheet ja varmistaa ergonomisten tavoitteiden saavuttamisen. Luotettavin tapa on mitata pois tuolista: kirjaa kiinni pituus tangon ollessa täysin työnnettynä, sitten auki pituus tangon ollessa täysin ulos vedettynä; ero on vedossa. Kun poistaminen ei ole käytännöllistä, voit merkitä paljastetun tangon alimpaan ja ylimpään istuinasentoon ja mitata sitten merkkien välinen etäisyys. Parhaan toistettavuuden saavuttamiseksi käytä yhdenmukaisia ​​vertailupisteitä (pohjakartion istukka sauvan kärkeen tai sovittimen olkapäähän), mittaa kahdesti ja keskiarvo tuloksista.

Vaiheittainen menettely

1. Irrota sylinteri varovasti ja suojaa tankoa kolhuilta ja naarmuilta.
2. Tunnista vertailutasot: pohjakartion istukka ja tangon tai kiinnitetyn sovittimen yläosa.
3. Mittaa suljettu pituus tasaisella pinnalla kevyellä aksiaalisella kuormituksella varmistaaksesi täyden puristuksen.
4. Salli täysi laajeneminen ja mittaa sitten avoimen pituus samojen vertailupisteiden välillä.
5. Laske veto: S = L _auki − L _suljettu .
6. Tallenna ulkoputken ja tangon halkaisijat vahvistaaksesi jäykkyyden ja liitäntäluokan.

Metodeja verrataan lauseissa

Mittaus tuolilta on yleensä tarkin, koska mekanismi ei voi peittää todellisia päätepisteitä; Mittaus tuolilla on nopeampaa, mutta matka saattaa jäädä raportoimaan, jos nivelet rajoittavat liikettä. Satulat tarjoavat tiukemmat toleranssit kuin mittanauha, mutta jäykkä viivain riittää, jos mittaukset toistetaan. Valmistajatietojen lukeminen on nopeinta, kun mallinumerot ovat tiedossa; Korvaukset tai suunnittelumuutokset voivat kuitenkin saada painetut numerot poikkeamaan käsissä olevasta osasta, joten fyysinen tarkistus on viisasta ennen erän ostamista.

Yleisiä sudenkuoppia vältettävänä

• Vertailupisteiden sekoittaminen suljetun ja avoimen mittauksen välillä.
• Pinon korkeuden huomioimatta jättäminen sovittimista tai koristekuorista.
• Mittaus venttiilin ollessa osittain auki, mikä antaa epäjohdonmukaisia ​​lukemia.

Hiljainen kaasunnostin kaappeihin : Melunlähteet, vaimennus ja asennuksen parhaat käytännöt

Tapaustyöt ja huonekalujen kannet, a hiljainen kaasunostin sylinteri kaappeja varten muuttaa havaitun laadun eliminoimalla iskuja, vinkuja ja puhetta. Toisin kuin pystysuorat istuinpylväät, kaapin sylinterit toimivat eri kulmissa ja vaikuttavat muutoksiin koko iskun ajan, mikä vahvistaa mahdollisia kohdistusvirheitä tai ylimitoitusta. Melu tulee yleensä kolmesta paikasta: sisäisestä turbulenssista, kun kaasun nopeudet ovat liian korkeita, hitaalla luistamisesta kuivien sauvojen tiivisteissä ja ulkoisista resonansseista kiinnikkeissä tai ohuissa paneeleissa. Vastalääke on kolminkertainen – oikea voima, jotta keskiiskunopeudet pysyvät vaatimattomina, tasaiset venttiilit tai pehmeän sulkemisen vaimennus lähellä liikkeen loppua, ja jäykkä kiinnitys, joka estää laitteistoa toimimasta kaikulautana.

Suunnitteluohjeet hiljaiseen käyttöön

• Suosi pidempää iskua hieman pienemmällä voimalla vähentääksesi huippuavaamisnopeutta.
• Asenna tanko kiinni-asentoon, jos mahdollista, jotta öljy voitelee päätiivisteen.
• Käytä pallomaisia ​​laakereita tai polymeeriholkkeja kääriäksesi pieniä kohdistusvirheitä ilman vinkua.
• Lisää elastomeeripuskurit kosketuskohtiin imemään jäännösenergiaa päätepisteestä.
• Jäykistä kiinnikkeet ja tarkista kiinnittimen vääntömomentti 10–20 jakson jälkeen, kun materiaalit laskeutuvat.

Melun oireet, syyt ja korjaukset

Jos liikkeestä kuuluu sirkutusta käynnistettäessä, tiiviste on todennäköisesti kuiva; Kannen pyörittäminen useita kertoja sauva alaspäin palauttaa usein hiljaisuuden. Jos kaappi "poksahtaa" lähes täysin auki, voima on luultavasti liian suuri tai vipuvaikutus kasvaa myöhäisessä iskun vaiheessa; liikuttamalla kannatinta muutaman millimetrin litistääksesi momenttivarsi voi tasoittaa profiilia. Jatkuva kolina liikkeen pysähtymisen jälkeen on tyypillisesti ulkoista – löysät ruuvit, ohuet paneelit tai laitteistokosketin – joten jäykistäminen tai tiivistäminen ratkaisee sen ilman, että itse sylinteriä vaihdetaan.

Vahvistuksen tarkistuslista

• Avaa/sulje vähintään 20 kertaa tiivisteiden kiinnittämiseksi; arvioida ääntä sen jälkeen.
• Varmista, ettei häiriöitä ole koko liikeradalla, mukaan lukien kahvat ja viereiset paneelit.
• Varmista, että nivelet eivät voi takertua äärimmäisiin kulmiin; sitominen vahvistaa melua ja vähentää käyttöikää.
